梭式礦車快速安裝工藝

摘 要

為解決沒有階段煤倉，皮帶壓車，影響正常生產的問題，xx煤礦特引進S（B）型梭式礦車代替階段煤倉。

該文就生產掘進頭面梭式礦車快速安裝的理論依據、安裝工藝、優越性等進行論述。

關鍵詞

梭式礦車 階段煤倉 快速安裝 整體遷移 中圖分類號TD524+．

2 文獻標識碼 B 任樓煤礦7257工作面為中五采區首采面，礦2011 年重點工程。

由于沒有階段煤倉，風、機巷（均為綜掘頭）出煤直接吐到中五大皮帶上，沒有緩沖余地。特別是每天的中五大皮帶檢修期間無法正常生產，再加上與7258工作面綜采一區同時出煤時煤量大容易造成中五大皮帶壓車，嚴重影響了綜掘進尺。

解決方案

1．1 引進S（B）型梭式礦車代替階段煤倉 S（B）型梭式礦車是井下煤礦平巷掘進的新型高效出渣運輸設備，適用于小、大型斷面的平巷掘進使 用，有8m3 、 14m3、20m3等多種規格，20m3容量大可有效地起到緩沖作用，還可實現迎頭進尺、出煤的流水連續作業，提高了工作效率，加快了工程進度。

1．2創新安裝工藝實現梭式礦車快速安裝整體遷移 普通工藝條件下，大型設備安裝都是在使用地點進行組裝，但為了減少對生產的影響，該礦決定在皮帶機頭旁邊對梭式礦車進行先整體組裝，試運轉正常后再整車遷移至使用地點。使得對生產的影響降低到最大限度。 經過對7257機巷現場反復調研，提出皮帶機頭整體縮移后，梭式礦車整體遷移施工方案：

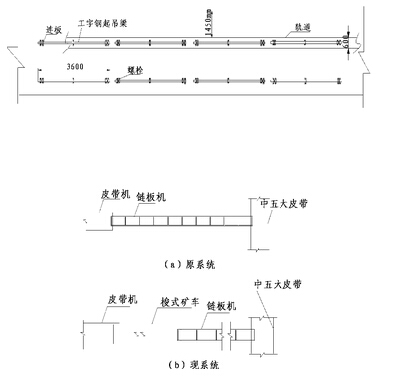

（1）在安裝地點，沿走向在頂板上安裝起吊梁。每根起吊梁打設5對錨桿，錨桿直徑22mm，長2400mm，每眼用3卷錨固劑，單根錨桿錨固力不低于100kN，外露200mm。然后卡入3．6m工字鋼棚梁1根，用連板縫合（連板由不低于14mm厚鋼板加工而成），不實處用木楔剎緊。沿走向卡設工字鋼起吊梁2組，每組8根。共計卡設起吊梁16根（詳見圖1）。

（2）梭式礦車整體遷移在梭式礦車整體安裝、試運轉正常后，使用起吊梁配合5t的手拉葫蘆，將皮帶機頭整體向后移動12m，在移動過程中要求各拉葫蘆拉力要調配好 ，保證整個機頭的完整性。移動結束后再用方木將皮帶機頭墊高 500mm。使用起吊梁、配合5t手拉葫蘆將梭式礦車移至原皮帶機頭位置（因梭式礦車是在原軌道上組裝，在遷移梭式礦車過程中為防止摩擦對梭式礦車和軌道的損壞，梭式礦車下方墊長木料加以保護）。完成皮帶機與梭式礦車，以及梭式礦車與鏈板機的合理搭結、調試、運轉。如圖2 。
